Сегодня разберем, почему арматура - ключевой элемент бетонных фундаментов. Каждый строитель, специализирующийся на бетонных конструкциях, знает: без арматуры фундамент не будет надежным.
В этом руководстве рассмотрим как гнуть арматуру для фундамента своими руками и при помощи специальных инструментов, а так же основные типы фундаментов: плитные, ленточные, столбчатые, свайные и основания под колонны. Разберем виды арматуры, оптимальные размеры и расстояние между прутьями, крепление вертикального армирования, строительные нормы и расчеты количества арматуры.
Арматура придает бетону прочность и устойчивость к растяжению и сжатию. Без нее конструкции трескаются и разрушаются под нагрузкой. Правильное армирование предотвращает деформации и продлевает срок службы здания. Давайте разберемся, как сделать это правильно!
Почему арматура необходима для бетонных фундаментов
Арматура в бетонных фундаментах важна для прочности, долговечности и устойчивости конструкции.
- Усиление прочности и долговечности. Бетон хорошо выдерживает сжатие, но слабо – растяжение. Арматура компенсирует этот недостаток, предотвращая растрескивание и разрушение фундамента под нагрузкой и из-за движения грунта.
- Равномерное распределение нагрузки. Арматура равномерно распределяет вес здания, снижая риск неравномерной усадки, что может привести к трещинам и деформации конструкции, особенно на подвижных или неоднородных грунтах.
- Контроль трещин. Температурные перепады, усадка бетона и подвижки почвы могут вызвать трещины. Арматура снижает вероятность их появления и ограничивает размер, предотвращая серьезные повреждения фундамента.
- Повышение устойчивости. Арматура соединяет фундамент, колонны, стены и плиты, создавая прочную систему, способную выдерживать большие нагрузки и внешние воздействия.
- Соответствие строительным нормам. Многие строительные нормы требуют использования арматуры в фундаментах, что повышает безопасность и помогает избежать проблем с разрешительными органами.

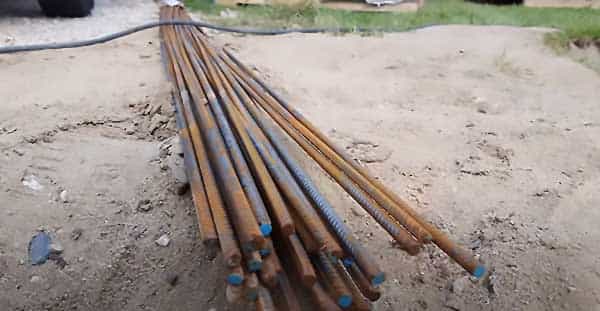

Что такое арматура?
Арматура - это стальные стержни или сетка, которые добавляют бетону прочность на растяжение, предотвращая растрескивание и смещение фундамента.
Виды арматуры
- Стальная - высокая прочность и надежность.
- Стеклопластиковая - легкая, устойчива к коррозии, подходит для влажных и агрессивных сред.
- Нержавеющая - максимальная устойчивость к коррозии, но дороже, оптимальна для сложных условий.
- Оцинкованная - защитный слой цинка замедляет коррозию.
- С эпоксидным покрытием - предотвращает ржавчину за счет эпоксидной смолы.
Размеры и характеристики арматуры
- Диаметр: от 3 (10 мм) до 18 (57 мм), выбор зависит от нагрузок на фундамент.
- Длина: стандартные размеры – 3 м и 6 м, возможны размеры от 60 см до 18 м.
- Класс прочности: классы 40, 60 и 75, чем выше класс, тем прочнее арматура.
Требования к арматуре для фундамента
Выбор арматуры зависит от типа конструкции, грунтовых условий и строительных норм. Рекомендуется проконсультироваться с инженером и учитывать строительные стандарты.
Какой размер арматуры использовать для фундаментов?
- Фундаменты стен (жилые) – 4, 5
- Фундаменты колонн – 5, 6, 8
- Фундаменты террас и настилов – 4, 5
- Фундаментные плиты – 4, 5
- Ростверки – 5, 6, 8
- Фундаменты подпорных стен – 5, 6, 8
- Фундаменты мостовых опор – 8, 9, 10
- Фундаменты промышленных зданий – 6, 8, 10

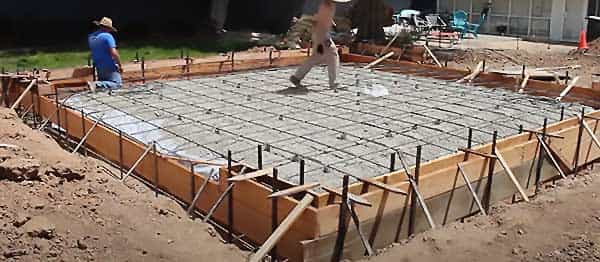

Размещение арматуры в фундаментных плитах
Какой размер и тип арматуры использовать?
Выбор зависит от толщины плиты, нагрузки и строительных норм. Обычно используется арматура 4, но возможны варианты от 3 до 6.
По типу материала:
- Стальная арматура – стандартный вариант из-за прочности и долговечности.
- Альтернативы – стеклопластиковая, нержавеющая, оцинкованная или с эпоксидным покрытием (для повышенных требований к коррозионной стойкости).
Сколько арматуры необходимо в фундаменте?
Количество зависит от ширины фундамента и нагрузок. Например, для фундамента шириной 60 см обычно укладывают 2–3 продольных прута.
Как укладывать арматуру в фундамент?
В плитных фундаментах арматура укладывается в виде сетки, что обеспечивает равномерное распределение нагрузки и предотвращает трещины.
- Горизонтальная арматура (основные стержни) располагается вдоль длины фундамента.
- Вертикальная арматура (распределительные стержни) пересекает основные стержни под прямым углом.
Чтобы арматура оставалась на месте:
- Используют подставки, фиксаторы или пластиковые "стульчики" для создания защитного слоя бетона (обычно 5–7 см от земли или опалубки).
- Пересечения связывают вязальной проволокой узлами "петля", "восьмерка" или "седло".
Расстояние между арматурой в фундаменте
Шаг между прутьями составляет 30–60 см, но зависит от расчетных нагрузок и строительных норм.
Этапы монтажа арматуры в плитных фундаментах:
- Разметить расположение арматуры и уложить продольные и поперечные прутья в виде сетки.
- Оставить перехлест арматуры не менее 40 диаметров прута (для 4 – около 60 см).
- Зафиксировать арматуру на нужной высоте с помощью фиксаторов или пластиковых стульчиков.
- Связать арматуру в местах пересечения вязальной проволокой.
- Залить бетон, чтобы он полностью покрыл арматуру, обеспечив защитный слой.
Для точных расчетов рекомендуется проконсультироваться с инженером-конструктором или изучить местные строительные нормы.

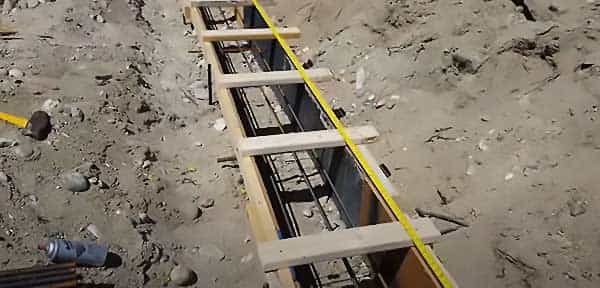

Как установить арматуру в фундаментные подошвы
Правильная укладка арматуры в фундаментные подошвы обеспечивает прочность и долговечность конструкции. Выбрать качественную арматуру можно здесь - https://as-tim.ru/armatura/.
Далее переходим к основным этапам:
Выбор арматуры.
Определите размер и шаг арматуры в зависимости от нагрузки и строительных норм. Для частных домов обычно используется арматура диаметром 12 мм с шагом 30–60 см.
Подготовка траншеи
Выройте котлован или траншею необходимой глубины и ширины. Основание должно быть ровным и очищенным от мусора.
- Размещение арматуры Арматура должна располагаться с нужным шагом и в правильной ориентации, не касаясь грунта.
- Соединение арматуры В местах пересечения прутья соединяются вязальной проволокой. Узлы должны быть прочными для предотвращения разъезжания при заливке бетона.
- Поднятие арматуры Используйте пластиковые фиксаторы или бетонные подставки, чтобы арматура не касалась земли и находилась внутри слоя бетона.
- Заливка бетона Бетон должен полностью покрыть арматуру и заполнить всю траншею.
- Уплотнение бетона Используйте вибратор или другой инструмент для удаления воздушных пустот и обеспечения плотного прилегания бетона к арматуре.
- Разравнивание поверхности Придание нужной формы верхнему слою в зависимости от типа фундамента.

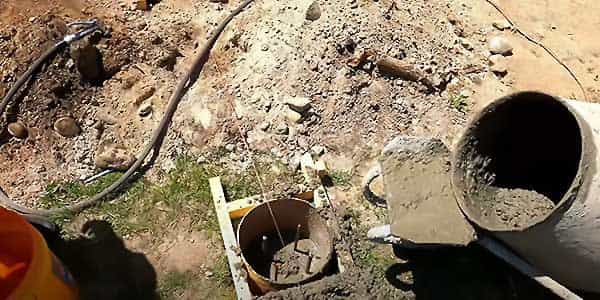

Размещение арматуры в бетонных опорах
Для опор под террасы и колонны обычно применяют арматуру 4 (12 мм) или 5 (16 мм), обеспечивающую необходимую прочность.
Как размещать арматуру под колонну:
- Внутри трубы устанавливают вертикальные арматурные стержни. Чаще всего это 4 прута, равномерно расположенных по кругу.
- Для более массивных опор или высоких нагрузок может потребоваться больше арматуры. В таком случае рекомендуется проконсультироваться с инженером.
- В сейсмических зонах добавляют горизонтальные хомуты (кольца или квадраты), которые укрепляют конструкцию, связывая вертикальные стержни.
Армирование свайных фундаментов
Нужна ли арматура в свайных фундаментах?
Да, арматура повышает прочность бетонных свай, предотвращает их растрескивание и увеличивает несущую способность.
Как армировать свайные фундаменты:
- В сваи диаметром 20 см обычно закладывают два вертикальных стержня арматуры 4 (12 мм).
- Для более крупных свай количество арматуры увеличивается до 4 и более стержней.
- При серьёзных нагрузках важно точно рассчитать количество арматуры, соблюдая строительные нормы.
Правильное армирование обеспечит фундаменту прочность и надёжность.

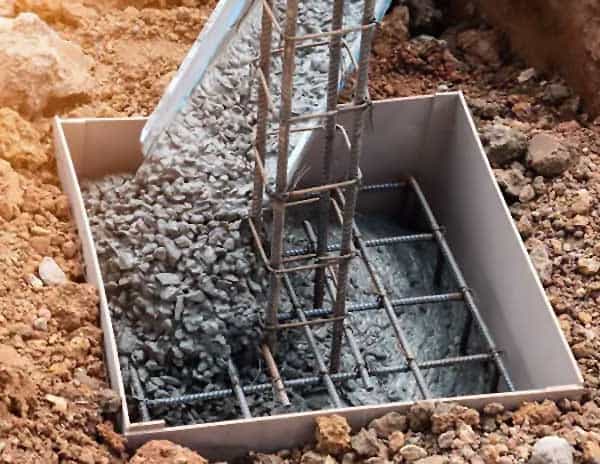

Армирование фундамента колонн: пошаговое руководство
Арматура укрепляет бетонные колонны, предотвращая их изгиб и разрушение. Для армирования используйте четыре вертикальных стержня №4 (12 мм), охватывающих всю высоту колонны.
- Загните последние 15 см каждого стержня под углом 90 градусов, чтобы создать Г-образный изгиб для надежного сцепления с бетоном.
- Для хомутов нарежьте стержни №3 (10 мм), которые будут опоясывать вертикальные стержни с шагом 30 см. Скрепите хомуты проволокой в местах нахлеста.
- Разместите вертикальные стержни внутри хомутов, фиксируя верхний и нижний, и направьте Г-образные концы наружу. Установите каркас в фундамент, обеспечив зазор в 7,5 см с помощью доби.
- Залейте бетон, оставив арматуру на месте, а после высыхания установите опалубку для колонны.
Нормы и требования к арматуре в фундаментах
Требования к арматуре могут варьироваться в зависимости от региона и строительных норм, но в большинстве случаев они соответствуют рекомендациям Американского института бетона (ACI).
Минимальный размер арматуры
Для бетонных фундаментов используется арматура №4 (диаметром 12 мм). Окончательный выбор зависит от нагрузки, размеров фундамента и характеристик грунта.
Шаг арматуры
Расстояние между стержнями определяется проектом и нагрузкой. Согласно ACI, оно не должно превышать 45 см, хотя в некоторых случаях может понадобиться более плотное армирование.
Защитный слой бетона
Арматура должна быть полностью покрыта бетоном для предотвращения коррозии и обеспечения сцепления.
- Для фундаментов в контакте с грунтом минимальный защитный слой – 5 см.
- Для фундаментов, не контактирующих с грунтом, но подвергающихся воздействию погоды – 3,8 см.
Соблюдение этих норм обеспечит прочность и долговечность конструкции.
Как правильно соединять и рассчитывать арматуру для бетонного фундамента
Нахлест и стыковка арматуры
При соединении арматуры необходимо соблюдать минимальную длину нахлеста для надежного сцепления. Для арматуры диаметром №4 минимальный нахлест составляет 40 диаметров прута - примерно 50 см. Стыки должны располагаться с учетом требований проекта.
Вертикальное армирование
Для конструкций, подверженных изгибу, например, для высоких или узких стен и колонн, требуется вертикальная арматура. Выбор сечения зависит от проектных нагрузок и расчетов.
Как рассчитать количество арматуры для фундамента
Для расчета арматуры учитываются размеры фундамента, диаметр арматуры и шаг укладки. Рассмотрим расчет для ленточного фундамента.
Периметр
Допустим, размеры фундамента 35 × 15 метров. Периметр рассчитывается как сумма всех сторон:
15 + 15 + 35 + 35 = 100 метров.
Выбор зависит от удобства транспортировки и монтажа.
Для быстрого расчета используйте калькулятор арматуры.
Как правильно вязать арматуру с проволокой
Правильная вязка арматуры гарантирует прочность и долговечность фундамента, сохраняя нужное положение прутков.
Ручная вязка арматуры
Это классический способ с использованием проволоки и пассатижей. Пошаговая инструкция:
- Отрежьте проволоку длиной 15 см.
- Соедините арматурные стержни в нужном положении.
- Оберните проволоку вокруг места пересечения и плотно затяните.
- Скрутите концы проволоки с помощью пассатижей.
- Обрежьте излишки и повторите на каждом пересечении.
Вязка с помощью двойных петель
Этот метод проще и быстрее, так как используются готовые петли из проволоки. Для работы потребуется крючок или механический завязчик.
- Разместите арматурные прутья.
- Оберните проволочную петлю вокруг точки пересечения, совместив концы.
- Вставьте крючок в петли и начните вращать для затяжки соединения.
- Когда проволока надежно зафиксирует арматуру, извлеките инструмент.
Автоматический инструмент для вязки арматуры
Для ускорения процесса можно использовать аккумуляторный вязальный пистолет, который сам обматывает и затягивает проволоку.
- Разместите арматурные прутья.
- Установите инструмент над пересечением.
- Нажмите курок - прибор автоматически обмотает и скрутит проволоку.
Этот метод удобен при больших объемах работы, так как ускоряет процесс и снижает нагрузку на руки.
Главное - надежность соединений, обеспечивающая прочность и долговечность конструкции.
Как установить вертикальную арматуру в фундаментах
Правильная установка вертикальной арматуры - залог прочности и долговечности фундамента. Вот ключевые моменты:
- Размер и класс арматуры. Используйте арматуру нужного диаметра и класса согласно расчетам инженера или строительным нормам. Для фундаментов часто применяют арматуру №4, №5 и №6.
- Шаг арматуры. Расстояние между вертикальными стержнями обычно составляет 30–60 см, что соответствует трем диаметрам арматуры. Точное значение зависит от нагрузки и конструкции фундамента.
- Защитный слой бетона. Для защиты арматуры от коррозии вокруг нее должен быть достаточный слой бетона. Минимальная толщина защитного слоя для фундаментов - 7,5 см, точные значения зависят от условий эксплуатации.
- Гибка арматуры. Нижний конец вертикальных стержней изгибают на 90° в L-образную форму, которая должна заходить внутрь фундамента, обеспечивая крепкое соединение с горизонтальной арматурой.
- Фиксация арматуры. Вертикальные стержни должны быть расположены строго вертикально. Для их фиксации используйте арматурные стульчики или доби-блоки, чтобы избежать смещения при заливке бетона.
- Связка арматуры. Вертикальные стержни привязывают к горизонтальной арматуре или хомутам вязальной проволокой для создания прочного армирующего каркаса.
- Заливка бетона. Убедитесь, что раствор полностью заполняет пространство между стержнями, используя глубинный вибратор для удаления пустот и улучшения сцепления.
Ослабляет ли изгиб арматуру?
Неправильный изгиб арматуры может снизить ее прочность. Чрезмерный изгиб или неподходящие инструменты могут вызвать микротрещины и уменьшить несущую способность. Однако при соблюдении норм и правильном радиусе изгиба арматура сохраняет прочность и надежно армирует конструкцию.
